| 品牌：天水长控 | 型号：CJ12-250/3 CJ12-100/3 CJ12-150/3 | 额定电压(V)：220/380 |
| 是否提供加工定制 | 否 | 品牌 | 天水长控电器 |
| 型号 | CJ12-250/3 | 额定电压 | 380V/220V（V） |
| 额定电流 | 100（A） | 机械寿命 | 300（万次） |
| 电寿命 | 15（万次） | 产品认证 | CCC |
| 适用范围 | 电力石油化工钢铁-远距离接通分断电路电机 |
1.主要用途
CJ12交流接触器主要用于交流50Hz，额定工作电压至380V、额定工作电流100A-600A的电力线路中，供冶金、轧钢企业起重机等的电气设备中，作远距离接通和分断电路，并作为交流电动机频繁地起动、停止、反向和反接之用。
2.使用环境条件
安装地点的海拔不超过2000m。周围空气温度：-5℃-＋40℃，24小时的平均值不超过＋35℃。大气相对湿度在周围空气温度为＋40℃时不超过50％，在较低的温度下可允许有较高相对湿度；安装类别为：Ⅲ类。污染等级：3级。安装条件：安装面与垂直面倾斜度不大于±5°：冲击振动：产品应安装和使用在无***摇动、冲击和振动的地方。 3.结构特点

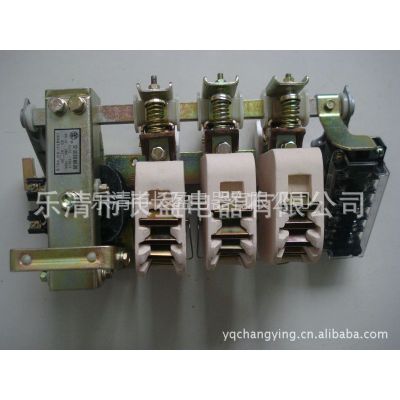

CJ12系统交流接触器为开启式，其结构为条架平面布置电磁系统居右，主触头居中，辅助触头居左，并装有可转动的停档，整个布置便于监视和维修。接触器的磁系统由“U”型动静铁心及线圈组成，动静铁心均装有缓冲装置，从而提高了产品寿命。CJ12Z为直流磁系统。接触器的主触头系统为单断点转动式结构，配有陶土纵缝式灭弧罩，具有良好的灭弧性能。辅助触头为桥式双断点，有透明防护罩；整个接触器的易损零件都有拆装简便和易于维护检修等特点
1、技术数据 接触器的技术数据见下表，其接通与分断能力符合GB14048.4的规定； 接触器的极数有二、三、四、五级； 接触器的吸引线圈规格 交流（50Hz):36V、127V、220V、380V（也可供110V） 直流（CJ12Z）：24V、48V、110V、220V。
型 号 | 主回路额定工作电压(V) | 操作循环次数/h | 电寿(AC2)万次 | 机械寿命万次 |
CJ12—100 | ～380 | 600 | 15 | 300 |
CJ12—150 | ||||
CJ12—250 | ||||
CJ12—400 | 300 | 10 | 100 | |
CJ12—600 |
2、产品结构特点 主触头系统为单断点串联磁吹结构，配合多纵缝灭弧； 产品结构布局合理，便于监视和维修； 产品零部件拆装简便、易于维护。
4.技术数据
额定工作
电流Ie(A) | 额定工作电压Ue(V) | 极数 | 额定操作频率（次/h） | 机械寿命（万次） | 主触头
电寿命 | 辅助触头 | |||||
二极 | 三极 | 四极 | 五极 | AC-2（万次） | 额定工作电压V | 约定发热电流 | 机械寿命（万次） | ||||
100,150 | 380 | 2,3,4,5 | 600 | 100 | 300 | 10 | 10 | 1.25Iecosф=0.65±0.05 | AC380
DC220 | 10 | 300 |
250,400,600 | 380 | 2,3,4,5 | 300 | 100 | 100 | 10 | 10 | 1.25Iecosф=0.65±0.05 | AC380
DC220 | 10 | 300 |
5.CJ12A型和B型的主要区别
A型和B型的主要区别灭弧原理不同，因此外形也不一样，A型的灭弧罩没有铁栅片，纵缝；B型的灭弧罩内侧有一排排的铁栅片。 A型采用的是磁吹灭弧原理，在静触头引线经过3~4个螺旋再与进线端子焊接，在动静触头两侧有导磁夹板，将纵缝式陶土灭弧罩夹持住，为了防止灭弧罩脱落，两侧有弹性钢丝将灭弧罩固定住。灭弧原理是将电弧通过磁牵引方式拉到灭弧罩内冷却灭弧。 B型接触器采用的是栅片灭弧原理，静触头引线没有螺旋。灭弧罩也是陶土材料的，但上面有很多横向的铁栅片，靠铁栅片下缘的豁口来引弧灭弧。 A型的内部构造复杂些，灭弧效果要好于B型。应用时要注意。
